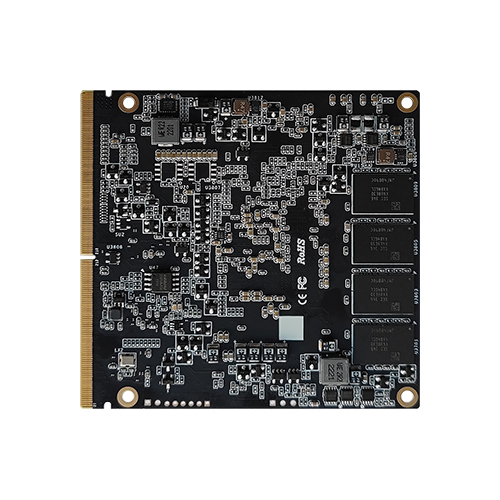

WEC-SEHL
? 屬于“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容
? 兼容Intel Elkhart Lake系列處理（J6412、J6413、J6426）
? 支持最高達32GB內存
? 支持HDMI、DP顯示
? 支持2路千兆以太網
? 支持6路COM、2路CAN、2路USB3.0、6路USB2.0
? 支持3路PCIe3.0 X1
? 集成FPGA芯片，提供33路高速IO；支持18路GPIO
? 屬于“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容
? 兼容Intel Elkhart Lake系列處理（J6412、J6413、J6426）
? 支持最高達32GB內存
? 支持HDMI、DP顯示
? 支持2路千兆以太網
? 支持6路COM、2路CAN、2路USB3.0、6路USB2.0
? 支持3路PCIe3.0 X1
? 集成FPGA芯片，提供33路高速IO；支持18路GPIO
本產品屬于杭州研智科技有限公司“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容。
采用Intel Elkhart Lake系列處理器（J6412、J6413、J6426），最高支持32GB內存；支持HDMI、DP顯示；支持2路千兆以太網，支持6路COM、2路CAN、2路USB3.0、6路USB2.0，支持3路PCIe3.0 ×1；支持18路GPIO；集成FPGA芯片，提供33路高速IO。
▇ 精靈系列核心板產品特點：
? 跨平臺兼容： 精靈系列核心板兼容x86、ARM架構多個處理器平臺
? 接口兼容： 精靈系列核心板均采用MXM接口
? 信號兼容：精靈系列核心板均按照統一的規則對管腳信號進行定義
? 提供高速IO： 精靈系列核心板集成了FPGA芯片，可提供30+路高速IO
同一塊底板可以適配全部精靈系列核心板。
產品型號 | WEC-SJ6412 | WEC-SJ6413 | WEC-SJ6426 | |
中央處理器 | CPU型號 | Intel 賽揚 J6412 | Intel賽揚J6413 | Intel賽揚 J6426 |
主頻 | 2.0 GHz | 1.8GHz | 2.0GHz | |
核心/線程 | 4/4 | 4/4 | 4/4 | |
高速緩存LLC | 1.5MB | 1.5 MB | 1.5 MB | |
熱設計功耗 | 10W | 10W | 10W | |
BIOS | AMI UEFI BIOS | |||
內存 | 類型 | LPDDR4X，3200 MT/s | ||
ECC | N/A | |||
容量 | 8/16GB，最大支持32GB | |||
通道/ 插槽 | 板載內存 | |||
存儲 | eMMC | 32 / 64 / 128GB eMMC5.1（可選） | ||
SATA | 支持1路SATA 3.0 | |||
圖形處理 | 圖形控制器 | Intel? UHD Graphics for 10th Gen Intel? Processors | ||
最大主頻 | 800 MHz | 800 MHz | 850 MHz | |
顯示 | HDMI | 1路HDMI，最大分辨率 4096x2160@ 60Hz | ||
DP | 2路DP，最大分辨率 4096x2160@ 60Hz | |||
eDP | 不支持 | |||
MIPI-DSI | 不支持 | |||
3D硬件加速 | 高清視頻硬件編解碼，支持OpenGL、OpenCL | |||
音頻 | 音頻 | 1路 | ||
網絡 | 控制器 | Intel i211 GbE | ||
以太網 | 2路 | |||
傳輸速度 | 10/100/1000 Mbps | |||
I/O接口 | COM | 6 路 | ||
CAN | 2路 | |||
USB | 2路USB 3.0，6路USB 2.0 | |||
GPIO | 18路 | |||
高速IO | 33路高速IO，由集成的FPGA（LFD2NX-40）提供 | |||
SATA | 1路 SATA3.0 | |||
SPI | 1路 | |||
I2C | 2路 | |||
看門狗 | BIOS 支持 | |||
智能風扇 | 支持 | |||
擴展接口 | PCIe | 3路PCIe3.0 X1 | ||
操作系統 | OS | Windows10，Ubuntu 20.04 | ||
電源 | 類型 | 直流輸入 | ||
輸入電壓 | 12-24V | |||
環境 | 工作溫度 | 0 ~ 60 ℃ | ||
儲存溫度 | -40 ~ 85 ℃ | |||
相對濕度 | 95% @40℃，無凝結 | |||
抗振性 | 3.5 Grms | |||
機械性能 | 外形尺寸 | 85mm×82mm | ||
