PCXXXX-AX240

? Intel第12代Alder Lake、ElKhart Lake，第11代Tiger Lake和第4代Bay Trail處理器

? 最大支持64GB超大內存；支持eMMC、M.2、mSATA等存儲

? 2路千兆以太網，10/100/1000Mbps

? 2路RS232，2路RS485，2路CAN，2路DI，2路DO

? 2路USB 3.0 type A，1路USB type C

? 支持12~24V寬壓輸入

在線訂購

產品介紹產品規格外形尺寸技術規格書

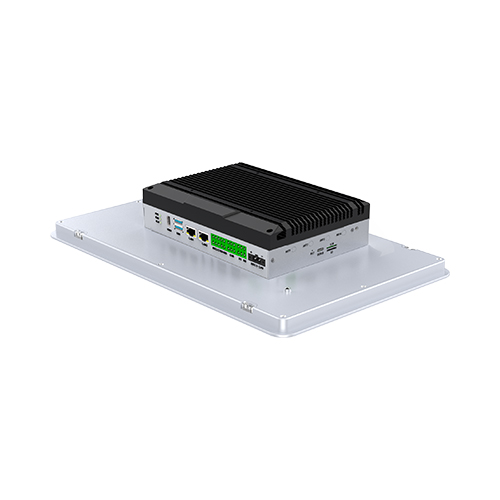

工業平板電腦（顯控一體機），支持10.1"~21.5"多點觸控電容屏/電阻屏，Intel第12代Alder Lake、ElKhart Lake，第11代Tiger Lake和第4代Bay Trail處理器，2路千兆以太網，2路RS232，2路RS485，2路CAN，2路DI，2路DO，2路USB 3.0 type A，1路USB type C；支持12~24V寬壓輸入。

中央處理器	產品型號	CPU型號	內核/線程	最大睿頻
	PCXXXX-A1240-J1900	4代賽揚J1900	4/4	2.4GHz
	PCXXXX-A3240-J6412	12代賽揚J6412	4/4	2.6GHz
	PCXXXX-A3240-J6413	12代賽揚J6413	4/4	2.6GHz
	PCXXXX-A3240-J6426	12代賽揚J6426	4/4	3GHz
	PCXXXX-A5240-6305E	11代賽揚6305E	2/2	1.8GHz
	PCXXXX-A5240-15G4	11代酷睿i3-1115G4	2/4	4.1GHz
	PCXXXX-A5240-35G7	11代酷睿i5-1135G7	4/8	4.2GHz
	PCXXXX-A5240-65G7	11代酷睿i7-1165G7	4/8	4.7GHz
	PCXXXX-A7240-7305E	12代賽揚7305E	1P+4E/5	1.0 GHz
	PCXXXX-A7240-1215UE	12代酷睿i3-1215UE	2P+4E/8	4.4/3.3GHz
	PCXXXX-A7240-1245UE	12代酷睿i5-1245UE	2P+8E/12	4.4/3.3GHz
	PCXXXX-A7240-1265UE	12代酷睿i7-1265UE	2P+8E/12	4.7/3.5GHz
	PCXXXX-A7240-1270PE	12代酷睿i7-1270PE	4P+8E/16	4.5/3.3GHz

內存	類型	PCXXXX-A1240：DDR3L，1333MHz； PCXXXX-A3240/A5240/A7240：LPDDR4 3200MT/s
	容量	PCXXXX-A1240：2/4/8GB； PCXXXX-A3240：4/8/16/32GB； PCXXXX-A5240/A7240：4/8/16/32/64GB
	插槽	板載內存，1個雙通道 DDR4 260 pin SO-DIMM (不支持 ECC)
存儲	M.2	1路M.2 PCIe 3.0 （支持M.2 2242 / 2280 NVMe SSD）
	mSATA	1路mSATA（mPCIe接口）
	TF 卡	1個TF卡槽，不支持TF卡
顯示	MIPI DSI	1路MIPI DSI，最大支持4096×2304 @60Hz
	HDMI	1路HDMI，最大支持 4096×2304 @60Hz
	eDP	1路eDP，最大分辨率4096×2304 @60Hz
網絡	以太網	2路LAN，Intel I211AT GbE，10/100/1000 Mbps, RJ45
	WiFi/藍牙	支持WIFI 2.4G 、BT 5.0
	4G/5G	支持PCIe/USB M.2 4G/5G模組
I/O接口	COM	2路RS232 (帶隔離), 2路RS485 (帶隔離)
	USB	2路USB3.0 type A，1路USB type-C (調試串口)
	CAN	PCXXXX-A3240/SA7240：2路CAN-FD； PCXXXX-A1240/SA5240：不支持
	DI/DO	2路DI，2路DO
	高速IO	內置33路高速IO，由集成的FPGA芯片提供
	PCIe	4路單通道PCIe 3.0
	RTC	支持
操作系統	OS	PCXXXX-A1240：Windows 7/10； PCXXXX-A3240/A5240/A7240：Windows 10/11，Ubuntu 18.04/20.04
電源	輸入電壓	12-24V DC
環境條件	工作溫度	工作溫度：0 ~ 60℃，存儲溫度：-40 ~ 80°C
	相對濕度	0 ~ 90% @ 40℃，無凝結
	震動	With SSD: 3 Grms, IEC60068-2-64, random, 5~500 Hz, 1hr/axis (with Wall Mount)
	沖擊	With SSD: 30 G, IEC-60068-2-27, half sine, 11 ms duration (with Wall Mount)

LCD 顯示屏	屏幕尺寸	10.1"	10"4	12.1"	13.3"	15.0"	15.6"	17.0"	19.0"	21.5"
	最大分辨率	1280*800	800*600	1024*768	1920*1080	1024*768	1920*1080	1280*1024	1280*1024	1920*1080
	可視角度(L/R/U/D)	85°/85°/85°/85°	75°/75°/50°/60°	80°/80°/80°/80°	85°/85°/85°/85°	80°/80°/80°/80°	85°/85°/85°/85°	85°/85°/80°/80°	85°/85°/80°/80°	89°/89°/89°/89°
	亮度(cd/m2)	350	350	350	300	420	250	250	250	250
	對比度	900 : 1	500 : 1	800 : 1	1200 : 1	800 : 1	800 : 1	1000 : 1	1000 : 1	3000 : 1
	背光壽命(hrs)	≥30,000	≥10,000	≥30,000	≥25,000	≥50,000	≥15,000	≥30,000	≥30,000	≥30,000
觸摸屏	觸摸類型	投射式電容屏，支持10點觸控；可選電阻屏
	透光率	85%±3%
	控制器接口	USB
